تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product name: | Heavy Duty 100KG Payload weight Hydraulic Telescopic Mast Radar Antenna Tripod Telescopic Mast | Mast full height: | 9m |
|---|---|---|---|
| Mast retracted height: | 2.4m | Number of Sections: | 6 sections |
| Load Capacity: | 100KG | Hydraulic Operating Pressure: | 180 bar |
| Base tube size: | 160*160mm | Top tube size: | 60*60mm |
| Power Supply: | DC24V | Lifting control: | Wired Remote Control |

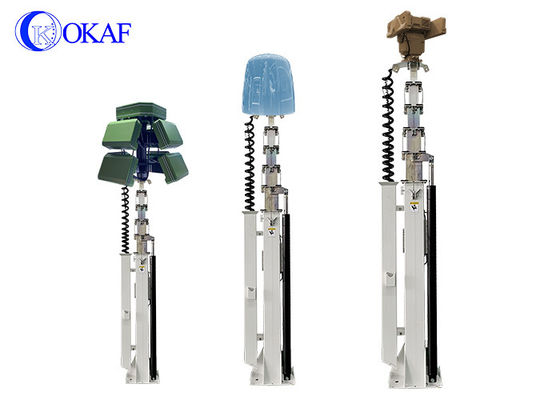

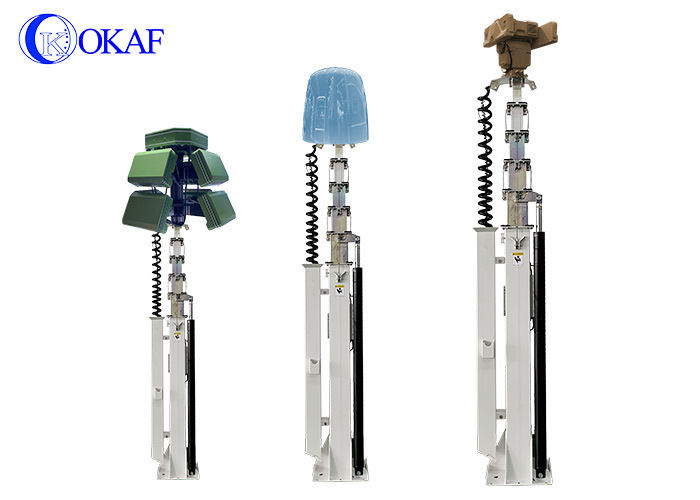

سارية تلسكوبية هيدروليكية للخدمة الشاقة بوزن حمولة 100 كجم، حامل ثلاثي القوائم لهوائي الرادار، سارية تلسكوبية
سارية تلسكوبية هيدروليكيةهي نوع من أنظمة الرفع التي تستخدم الطاقة الهيدروليكية لتمديد وسحب سلسلة من الأقسام المتداخلة للوصول إلى الارتفاع المطلوب. غالبًا ما تُستخدم هذه السواري في التطبيقات التي تتطلب رفعًا مؤقتًا للمعدات مثل الهوائيات أو الكاميرات أو أنظمة الإضاءة أو المستشعرات، خاصة في صناعات مثل الاتصالات والأمن والاستجابة للطوارئ.
مبدأ العمل:
ضغط السائل الهيدروليكي:
يبدأ النظام عند تنشيط المضخة الهيدروليكية. تقوم المضخة بضغط السائل الهيدروليكي (عادة الزيت) وإرساله إلى الأسطوانات الهيدروليكية. عندما يدخل السائل إلى الأسطوانة، فإنه يدفع المكبس بالداخل. القوة الهيدروليكية المطبقة على المكبس هي التي تسمح للسارية بالتمدد.
تمديد السارية:

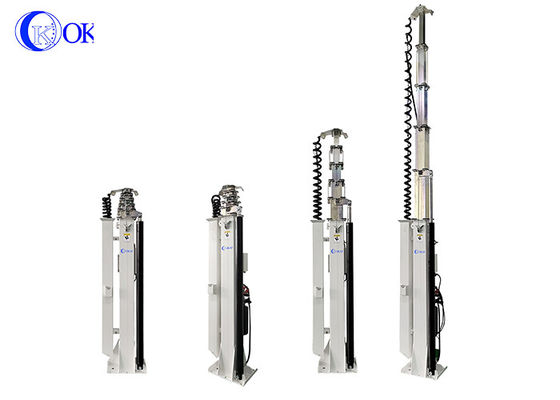

تجبر الضغط الهيدروليكي القسم الأول والأكثر داخلية من السارية على التمدد إلى الخارج. يتم نقل القوة عبر كل قسم متداخل، مما يدفعها للخارج بالتتابع. مع استمرار ضخ السائل، يتم تمديد المزيد من أقسام السارية. تتمدد السارية تدريجيًا، مع انزلاق كل قسم داخل القسم التالي. يساعد المكبس الموجود داخل الأسطوانة الهيدروليكية على دفع أقسام السارية للخارج، مما يسمح للسارية بالوصول إلى الارتفاع المطلوب.
آلية القفل:
تشتمل معظم السواري التلسكوبية الهيدروليكية على نظام قفل لتأمين السارية على ارتفاع ثابت. يمكن القيام بذلك من خلال الأقفال الميكانيكية، مثل الدبابيس أو السقاطات، التي تتشابك تلقائيًا مع تمدد السارية. في بعض الأنظمة، يتم الحفاظ على الضغط داخل الأسطوانة الهيدروليكية، مما يحافظ على السارية في مكانها دون الحاجة إلى آليات قفل إضافية.
سحب السارية:
لسحب السارية، يتم عكس العملية. يتم تعديل صمام التحكم للسماح للسائل الهيدروليكي بالتدفق مرة أخرى إلى الخزان.
يؤدي هذا إلى تقليل الضغط داخل الأسطوانة، ويتم سحب أقسام السارية إلى الداخل بسبب الجاذبية أو عمل زنبرك داخلي أو آلية يدوية. مع تراجع الأقسام، فإنها تنزلق مرة أخرى إلى الأقسام السابقة، مما يقلل من الارتفاع الإجمالي للسارية.
التحكم:
يمكن التحكم في عملية التمديد أو السحب بأكملها بواسطة مشغل باستخدام نظام تحكم عن بعد سلكي.
مزايا السواري التلسكوبية الهيدروليكية:
تشغيل سلس:يوفر النظام الهيدروليكي تمديدًا وسحبًا سلسًا ومتحكمًا، وهو أمر مهم للمعدات الحساسة المثبتة على السارية (مثل الهوائيات أو الكاميرات).
قدرة تحمل عالية:تتمتع الأنظمة الهيدروليكية بالقدرة على التعامل مع الأحمال الثقيلة، مما يجعلها مناسبة لرفع المعدات الكبيرة.
ارتفاع قابل للتعديل:يمكن تعديل السارية بسهولة إلى ارتفاعات مختلفة، مما يجعلها متعددة الاستخدامات للتطبيقات المختلفة.
الاستقرار:بمجرد تمديدها، تظل السارية الهيدروليكية مستقرة ويمكنها دعم المعدات دون خطر كبير من الانهيار، حيث يقوم الضغط الهيدروليكي بقفل الأقسام في مكانها.
التطبيقات
يمكن استخدام السواري التلسكوبية الهيدروليكية في مجموعة متنوعة من القطاعات، مثل:
الاتصالات:لتركيب وصيانة الهوائيات وأجهزة الاتصال.
الأمن:تُستخدم في أنظمة المراقبة المتنقلة للنشر المؤقت أو المتنقل للكاميرات والإضاءة.
عمليات الطوارئ والإنقاذ:توفر حلاً سريعًا وموثوقًا به لرفع أنظمة الاتصالات أو الإضاءة في حالات الطوارئ.
المراقبة البيئية:مفيدة في نشر المستشعرات أو الكاميرات في المناطق التي يصعب الوصول إليها لمهام المراقبة البيئية.
بيانات تقنية
| الموديل | OK-HY09SJ-SQ |
| الارتفاع الكامل | 9 م |
| الارتفاع عند الطي | 2.4 م |
| عدد الأقسام | 6 |
| سعة التحميل | 100 كجم |
| ضغط التشغيل الهيدروليكي | 180 بار |
| سرعة التمديد | 4 دقائق للتمديد الكامل |
| سرعة السحب | 4 دقائق للسحب الكامل |
| حجم الأنبوب الأساسي | 160 * 160 مم |
| حجم الأنبوب الخامس | 140 * 140 مم |
| حجم الأنبوب الرابع | 120 * 120 مم |
| حجم الأنبوب الثالث | 100 * 100 مم |
| حجم الأنبوب الثاني | 80 * 80 مم |
| حجم الأنبوب العلوي | 60 * 60 مم |
| المادة | فولاذ |
| مصدر الطاقة | 24 فولت تيار مستمر |
| التحكم | جهاز تحكم عن بعد سلكي |
| الوزن | 110 كجم |
| مقاومة الرياح | 72 كم / ساعة |
| تصنيف IP | IP65 (مقاوم للعوامل الجوية، مقاوم للغبار) |
| نطاق درجة حرارة التشغيل | -20 درجة مئوية إلى 60 درجة مئوية |
